ARTIFACT WI/Fiesta Image White Pixel

ЖҮЙЕ: 1,5T Signa Twin Excite II (бағдарламалық құрал нұсқасы 11.0M4)

МӘСЕЛЕ/СИПТО

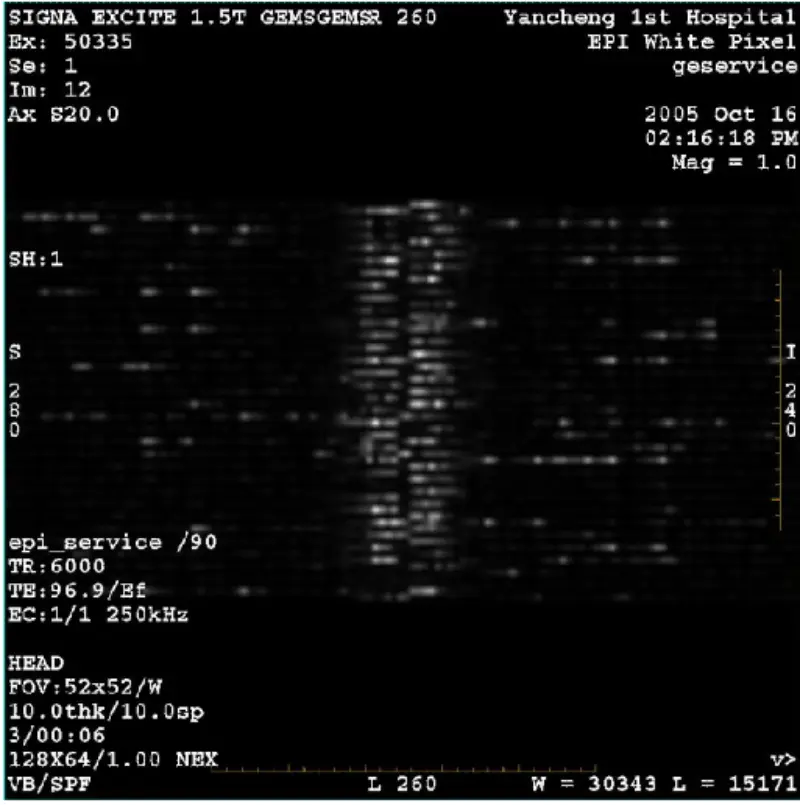

DWI (масштабтау режимі және тұтас режим) және fiesta (масштабтау режимі және тұтас режим) кескіні көрінетін торлы немесе тоқыма артефакті бар, корпус орамын немесе бас орамды пайдаланғанына қарамастан, басқа әдеттегі кескін қалыпты болып көрінеді.

АҚАУЛЫҚТАРДЫ ЖОЮ ТАРИХЫ/КЕҢЕС

1. Супер мінез-құлық Shim тексеру, нәтиже бәрі өтеді.

2. Науқас көпірін алып тастаңыз, ешқандай тиын және басқа металл табылған жоқ.

3. Графидті калибрлеуді барлық шарттар жасыл түспен орындаңыз.

4. Zoom және бүкіл BACC іске қосыңыз.

5. Масштабтау және бүкіл EPT іске қосыңыз. Нәтиже - ақ пиксельдің ауыр және басқа элементтердің өтуі

оның ішінде басы мен денесі. Фазалық дитер B0 мәні спецификацияда.

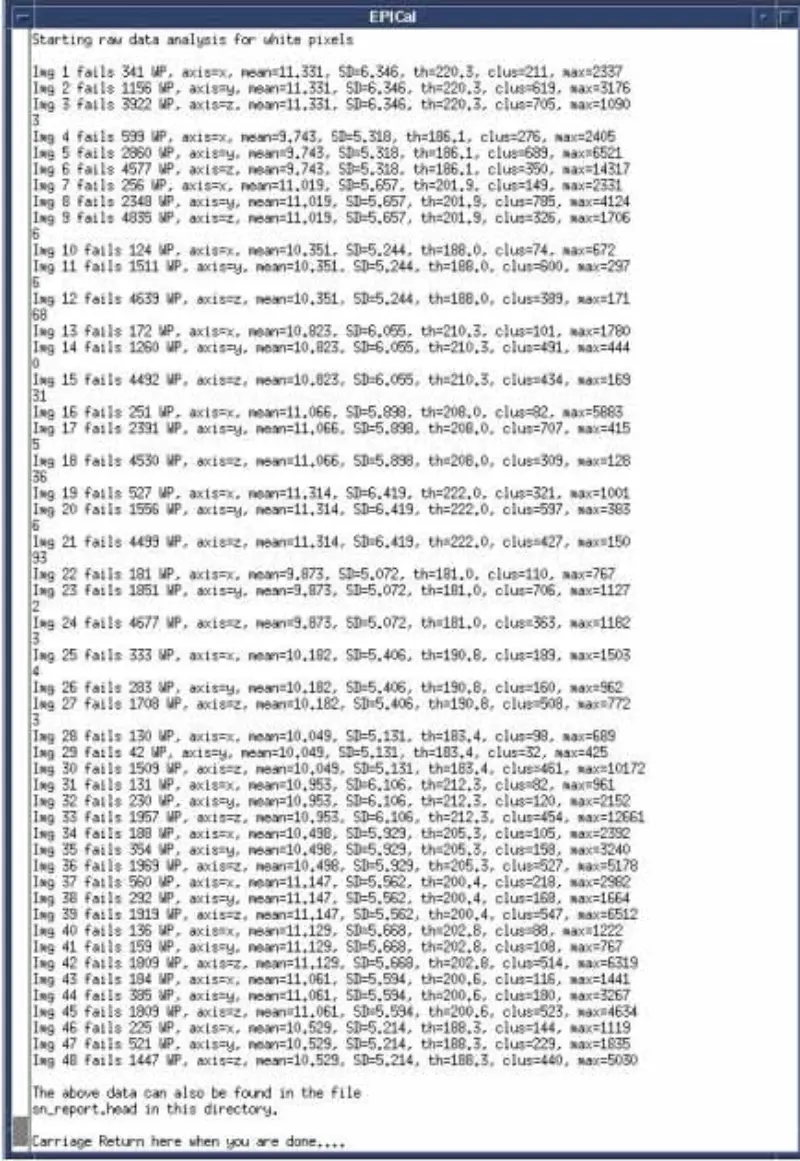

6. Ақ пиксельді тексеруді іске қосыңыз, барлығы сәтсіз аяқталды.

7. SPT all pass бағдарламасын іске қосыңыз. Әсіресе барлық градиент тұрақтылық сынақтары өтеді.

8. Магнит айналасындағы қоршаған орта элементтерін, соның ішінде желдеткішті, динамикті, инжекторды, суық бастиекті және т.б. эмуляциялаңыз және тексеріңіз.

9. Температура сенсорын, SRI, PAC және кестені өшіріңіз, мәселе әлі де болса.

10. I/F жүйелік шкафындағы (J2 корпусы және J5 басы ) қабылдау кабелін ажыратыңыз, жүйе шкафының қосқышына 50 Ом терминалды және тұрақты ток блогын қосыңыз. EPT ақ пиксель басы мен денені сканерлеу. нәтиже өту. Бұл мәселенің жүйелік кабинетте емес екенін растаңыз. Қайта қосылу. I/F жүйелік шкафында кабельді қабылдаңыз

11. GP тақтасындағы X,Y және Z Gradient Drive талшықты оптикасын, EPT ақ пиксель басын және денені сканерлеуді ажыратыңыз. нәтиже өту. Ол ақ пиксель градиент арқылы индукцияланғанын көрсетеді. Бұл ақ пиксел тек бір осьте ғана емес. Содан кейін SGA PS, GP тақтасын ауыстырыңыз, бірақ мәселе әлі де бар. X,Y,Z Gradient Drive Fiber Optics қайта қосыңыз.

12. SSM кезінде DD/TR өшіріңіз. Pen Wall(J72,J73,J74,J75,J75), EPT ақ пиксель басы мен денені сканерлеу кезінде DD кабелін ажыратыңыз. нәтиже - бұл бастың өтуі және дененің сәтсіздігі. Корпус орамы реттелмеген, сондықтан дене катушкасы сигналды сіңіреді. Сондықтан басы өтіп, денесі сәтсіз аяқталды. Біздің шегерімімізді тексеру үшін ұзартқыш кабельді бас катушкаға қосыңыз және бас катушканы магнит саңылауының сыртына қойыңыз, бастың ақ пикселін сканерлеңіз. Нәтижеде бас сәтсіз аяқталды. Pen Wall, EPT ақ пиксель басы және дене сканерлеуіндегі DD кабелінің тек біреуін қайта қосыңыз. Нәтижесінде бәрі сәтсіз аяқталды. DD тақтасы мен бөлу тақтасы себеп емес екенін растаңыз.

13. Қалам қабырғасында DD кабельдерін қайта қосыңыз. SSM.EPT ақ пиксель басы мен денені сканерлеу кезінде Body and Head T/R Bias BNC кабелін ажыратыңыз. Нәтижесінде бәрі сәтсіз аяқталды. Алынған корпус пен бастың ығысу кабельдерін қайта қосыңыз. SRFDII.EPT ақ пиксельді сканерлеуде басы мен корпусының шығыс кабелін ажыратыңыз. Нәтижесінде бәрі сәтсіз аяқталды. Бұл мәселе SRFDII AMP және SSM-де жоқ екенін растады.

14. Гибридте I және Q кабельдерін ажыратыңыз. Басты EPT ақ пиксельді сканерлеуді іске қосыңыз. Нәтиже орындалмады. Күдікті гибрид. Гибридті ауыстырыңыз. Бірақ мәселе әлі.

15. Магниттің алдыңғы қақпағын алыңыз. РЖ экранының жер кабелін және Температура сенсорының кабелін тексеріңіз. Кабель дұрыс.

16. RJ катушкасын TRM жүйесінен алыңыз. Басты EPT ақ пиксельді сканерлеуді іске қосыңыз, нәтиже орындалмады.

17. TRM жүйесінен РЖ экранын алып тастаңыз. РЖ қалқаны шығып, EPT ақ пиксельді сканерлеуді іске қосыңыз. Нәтиже орындалмады. РЖ экранын ауыстырып, EPT ақ пиксельді сканерлеуді іске қосыңыз. Мәселе әлі.

ТҮБІР СЕБЕП/ШЕШІМ

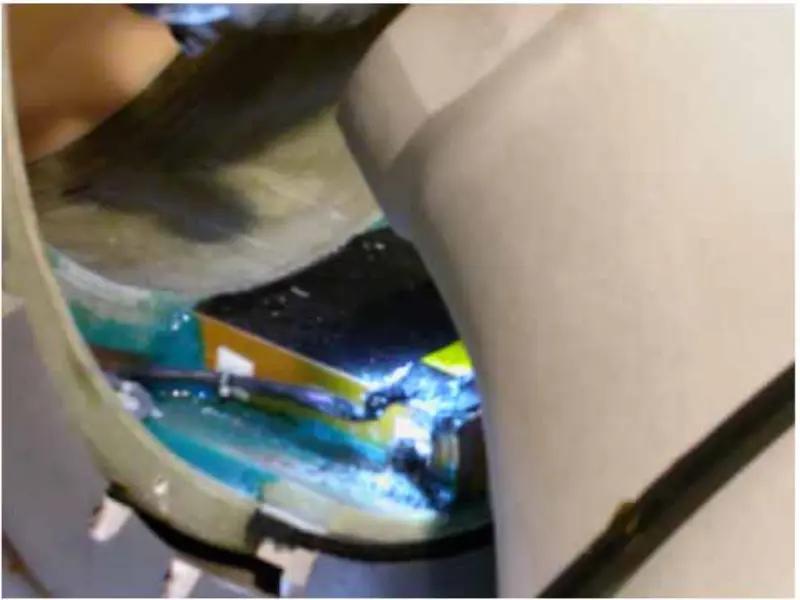

Жоғарыдағы әрекеттер мен талдаудан біз мәселе градиенттік катушкадан туындауы керек деген қорытындыға келдік. Осылайша, біз магниттің алдыңғы және артқы қақпағын алып тастаймыз, градиенттік катушкаға қатысты болттарды тексеріп, бекітеміз. Магниттің артқы қақпағын шешкеннен кейін біз жоғары ретті сымның қара түсті болып жанып кеткенін көреміз.

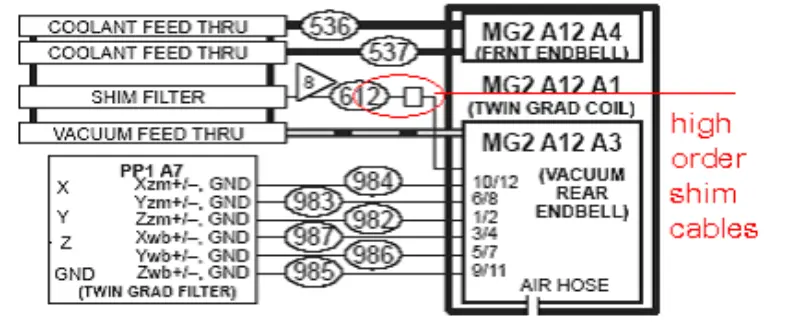

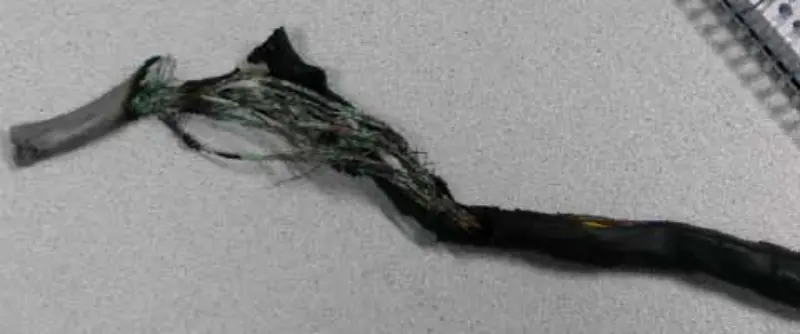

Бұл сайтта жоғары ретті шығыр опциясы болмағандықтан, біз жоғары ретті жылтыр кабельді кесеміз. Біз кабельдерді бөлек алып тастаймыз және оқшауланған жабысқақ таспаның көмегімен кабельдердің әрқайсысын байланыстырамыз. Барлығын қалпына келтіріңіз, EPT ақ пиксельді сканерлеуді іске қосыңыз. Барлығы өтеді. Осы жергілікті жөндеуден кейін жүйе жақсы. DWI және Fiesta кескінінде бұрынғыдай ақ пиксел жоқ.

Жоғары ретті кабельдер зауытта зақымдалуы керек. Зақымдалған кабельдер бір-біріне жабысып, көптеген ең кішкентай шеңберлерді құрады. DWI сканерін іске қосқан кезде, шеңбер кез келген басқа сканерлеуге қарағанда әлдеқайда көп қызуды тудырды. Осылайша кабельдер күннен күнге жанып, DWI сканерлеуіне әсер етеді. Шындығында, күн өткен сайын әсер күшейе түседі.
