FSE және GRE артефакті

ЖҮЙЕ: MR 0.35T Овация

Аурухана: Дацин мұнай кәсіпшілігінің жалпы ауруханасы

МӘСЕЛЕ/СИПТОМ

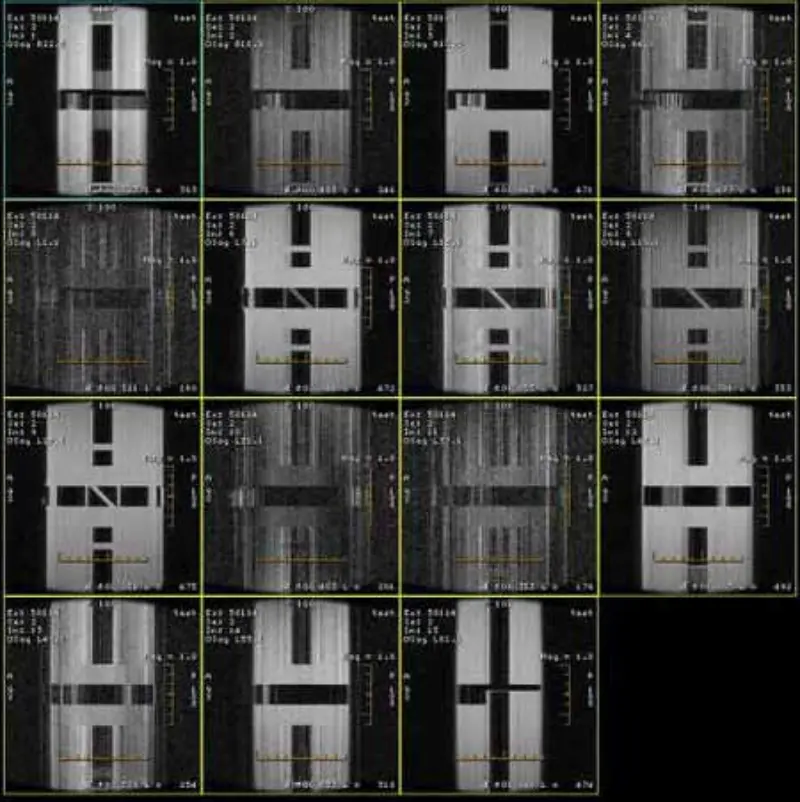

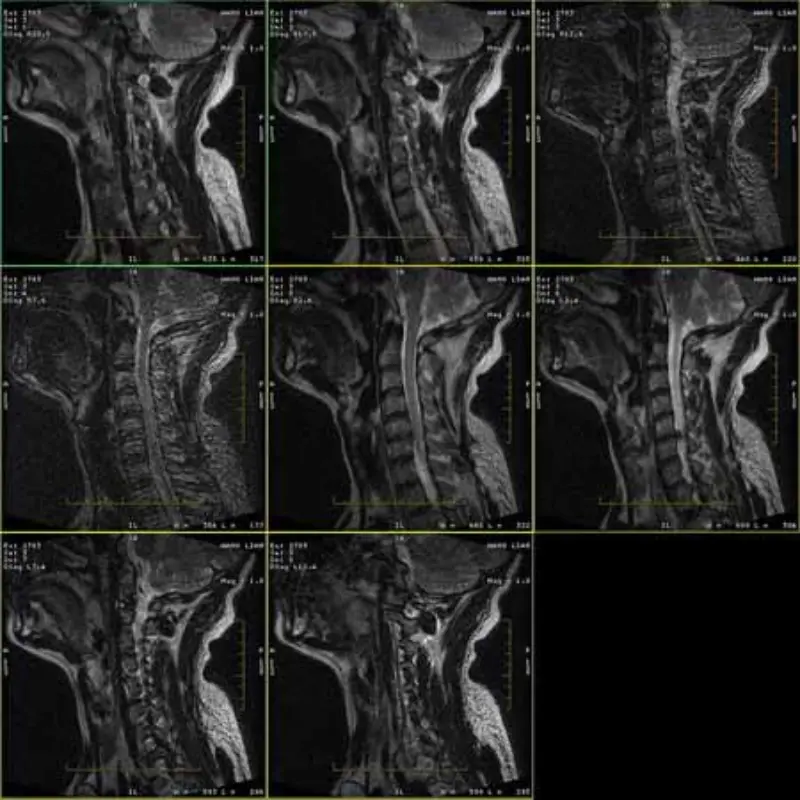

FRFSE және GRE протоколдарының кескіндері елес болады және кейде төмен SNR кескіндері бір серияда пайда болады. Бірақ SE протоколының кескіндері қалыпты.

Қосымша суреттерді қараңыз.

АҚАУЛЫҚТАРДЫ ЖОЮ ТАРИХЫ/КЕҢЕС

1. Бұл артефактілер тек FRFSE және GRE хаттамаларының кескінінде болады, бірақ SE протоколы

суреттер ешқашан пайда болмайды. Head SPT жылдам тексеруді орындаңыз, бас SNR шекті (шамамен 8,2).

2. РЖ есігін, жарықтандыру қуатын, TCU қуатын, PAC қуат көзін және магнит дисплейін тексерді, барлығы жақсы.

3. Градиент күшейткіштері, SRU және кабельдердегі сүзгілер ауыстырылды, артефакт бұрынғыдай бірдей протоколдарда кездеседі.   3/3 бет

4. Төмендегі бөліктерді басқа сайтта сынап көріңіз, бәрі жақсы. градиентті PSU, TYMEII, SCA, IPG II, UCERD, RF күшейткіш, RFI, MSHS және басты катушка

5. DD диодының қасиетін, DD кабельдерін және HV, барлығы қалыпты екенін тексеріңіз.

6. UCERD RF сигнал шығысын өшіріңіз, артефакт жоғалып кетті.

7. Қабылдағышты ауыстырыңыз және кабельдерді қабылдаңыз және MA-ны айналып өтіңіз, мәселе әлі де бар.

8. Корпус катушкасын бөлшектеңіз, оны магниттің сыртына қойыңыз, барлық кабельдерді жалғап, қайта сканерлеңіз, артефактілер әлі де бар.

9. Біз қуат көзі мен жерді тексереміз және PP (магнит бөлмесі) жердегі қосқыштың өте бос екенін табамыз. Біз оны қатайтып, қайтадан сканерлейміз, бастың SNR жақсарды

(Бас SNR: 8.9)

ТҮБІР СЕБЕП/ШЕШІМ

Соңында біз біреудің MR жабдық қуатының 3 ток өткізетін сымдарының 1-інен 1 сымды қосатынын анықтадық

рұқсатсыз MR бөлімінен тыс жеткізу. Сымды алып тастап, қайта сканерлегеннен кейін жүйе қалыпты болып, бас SNR 9,3.

Осылайша, қуат беру сапасы кескін сапасына әсер етеді.
