SV 1.5T орнатуға, сынауға және сатудан кейінгі қолдауға арналған GE Mega Switch MRI

Құрметті тұтынушы, осы өнімді алған кездеGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  дұрыс қосылу үшін сызбаларды қараңыз.

Негізгі сигнал тарату және басқару модулі ретінде Mega Switch көп портты біріктіруді, жоғары өткізу қабілеттілігін сигналды өңдеуді және модульдік дизайнды ұсынады. Ол MC ығысуын реттеу, MUX сигналын ауыстыру және РЖ сигналын қабылдау сияқты функцияларды қосатын A/B қос катушкалық арналарының параллель жұмысын қолдайды. Жүйе күйі нақты уақыт режимінде жарықдиодты индикаторлар мен SRI байланысы арқылы бақыланады.

Mega Switch интерфейстері төрт функционалдық топқа бөлінеді:

1. Катушкалар портының интерфейстері

2. A порты (J18, J21): MC ығысуын, алдын ала күшейткіш қуатын және MUX басқару сигналдарын катушкаға жібереді; катушка идентификаторын, TX қосу сигналын және 8 арналы РЖ сигналын қабылдайды.

B порты (J17, J22): B портының 1页 орамасының A портымен бірдей функцияларды орындайды.

3. Сыртқы модуль интерфейстері

4.DM-Lite өзара әрекеттесуі (J11, J5): MC ығысуын, басқару сигналдарын және AUX қуатын шығарады

1. Қуат көзі (J102-1, J102-2): Тұрақты ток қуатын реттеуіш қорабынан алады.

5.RRX байланыс интерфейстері

6.Сигнал беру (J1): RRX-ге 8 арналы 16 МГц РЖ сигналдарын жібереді.

Басқару сигналдары (J2, J107): RRX жүйесінен R1 басқару және R1 Strobe сигналдарын қабылдайды

Қуат және басқару (J108): Қуатты, TNS басқаруын және сағат сигналдарын RRX жүйесіне жібереді

7. Күйді бақылау және байланыс интерфейстері

8.Жарық диодты индикация (J15): LPCA ішіндегі катушка идентификаторының жарық диодты индикаторларына қосылады

SRI байланысы (J20): SRI сыртқы сигнал кірістерімен деректер алмасуды қосады (J100, J103-J106): Body Preamp-тен РЖ сигналдарын, қоздырғыштан кері цикл сигналдарын, TNS антеннасынан шу сигналдарын, LO сигналдарын және Exciter-ден 80 МГц сағатын алу

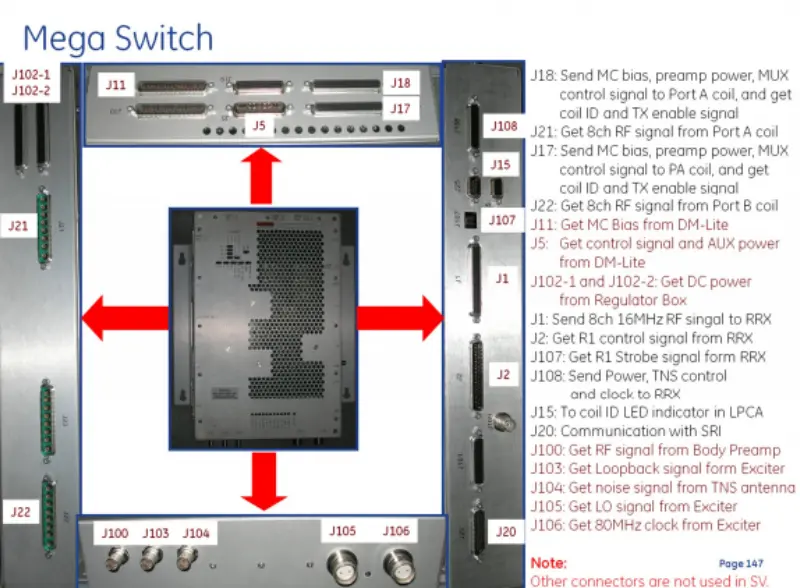

J18: MC ығысуын, алдын ала күшейткіш қуатын және MUX басқару сигналын A портына жіберіп, катушкалар идентификаторы мен TX қосу сигналын алыңыз.

J21: Порт А катушкасынан 8 арналы РЖ сигналын алыңыз.

J17: В портының катушкасына MC ығысуын, алдын ала күшейткіш қуатын және MUX басқару сигналын жіберіңіз және катушка идентификаторы мен TX қосу сигналын алыңыз.

J22: В портының катушкасынан 8 арналы РЖ сигналын алыңыз.

J11: DM - Lite жүйесінен MC Bias алыңыз.

J5: DM - Lite жүйесінен басқару сигналы мен AUX қуатын алыңыз.

J102 - 1 және J102 - 2: Тұрақты ток қуатын реттеуіш қорабынан алыңыз.

J1: RRX-ге 8 арналы 16 МГц РЖ сигналын жіберу.

J2: RRX жүйесінен R1 басқару сигналын алыңыз.

J107: RRX жүйесінен R1 Strobe сигналын алыңыз.

J108: қуатты, TNS басқаруын және сағатты RRX жүйесіне жіберіңіз.

J15: LPCA ішіндегі идентификатордың жарық диодты индикаторын айналдыру үшін.

J20: SRI-мен байланыс.

J100: Body Preamp құрылғысынан RF сигналын алыңыз.

J103: Exciter жүйесінен кері цикл сигналын алыңыз.

J104: TNS антеннасынан шу сигналын алыңыз.

J105: Exciter қолданбасынан LO сигналын алыңыз.J106: Exciter қолданбасынан 80 МГц сағатын алыңыз.

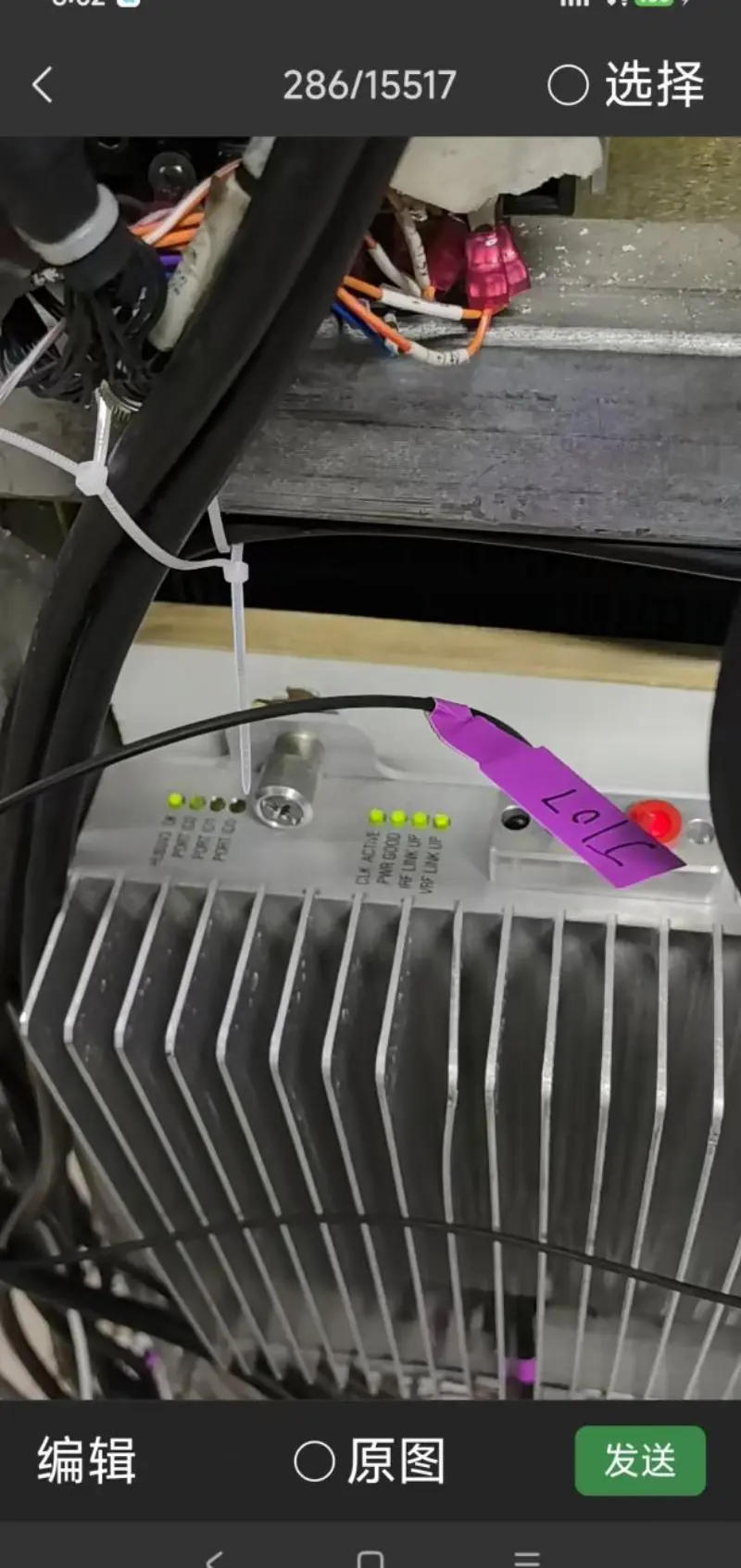

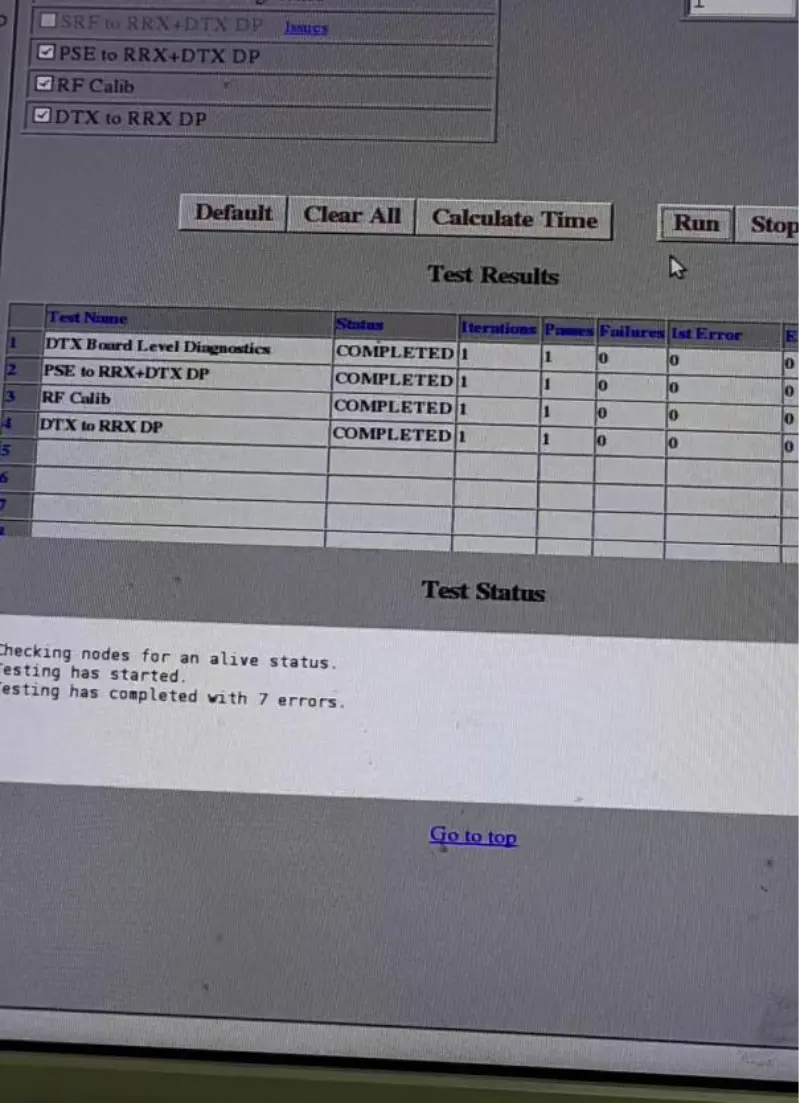

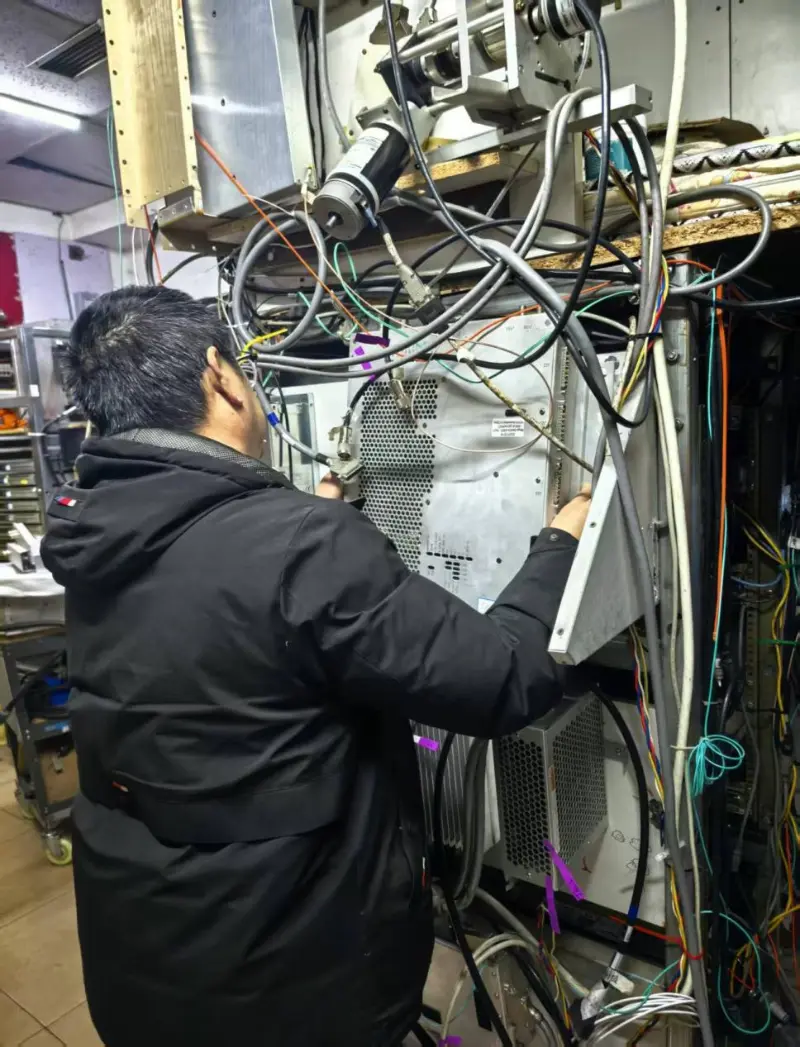

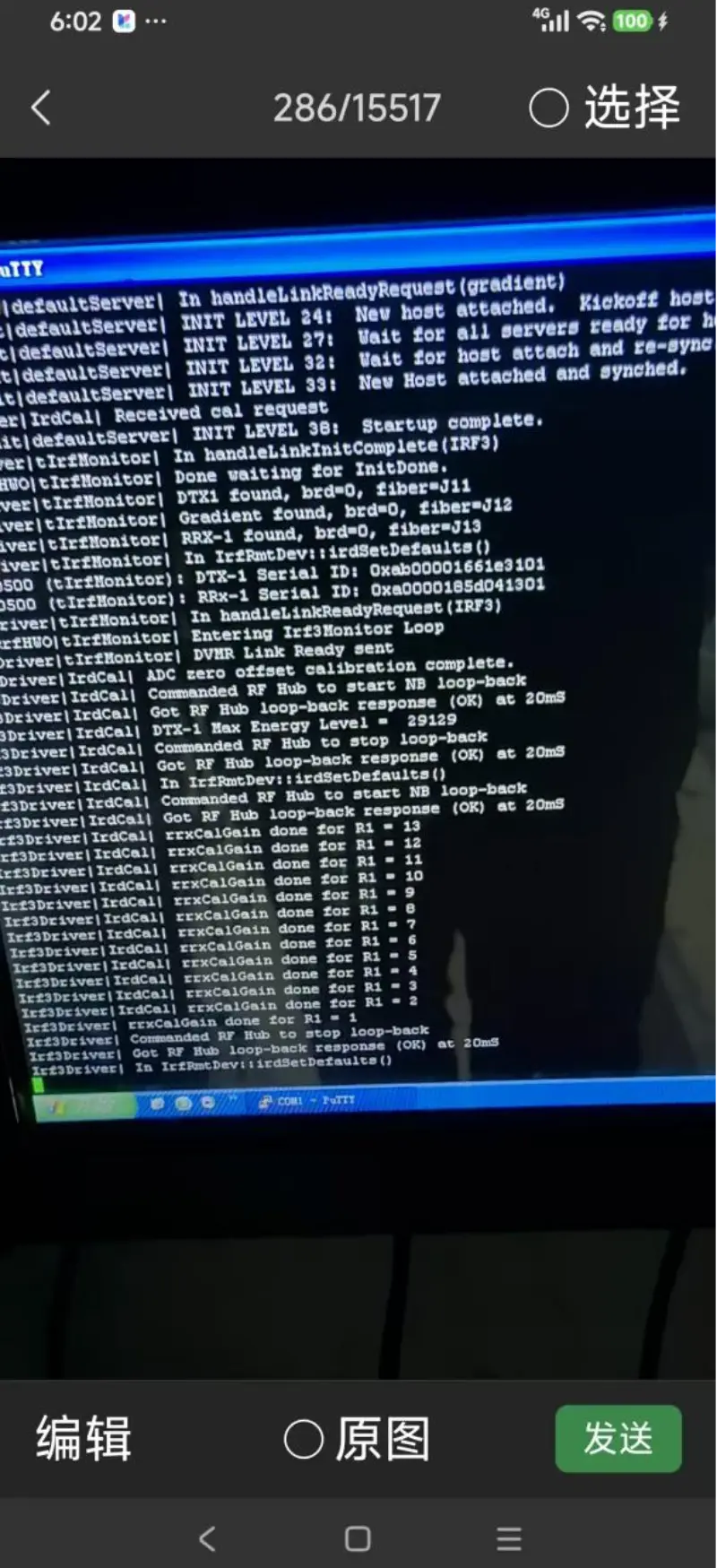

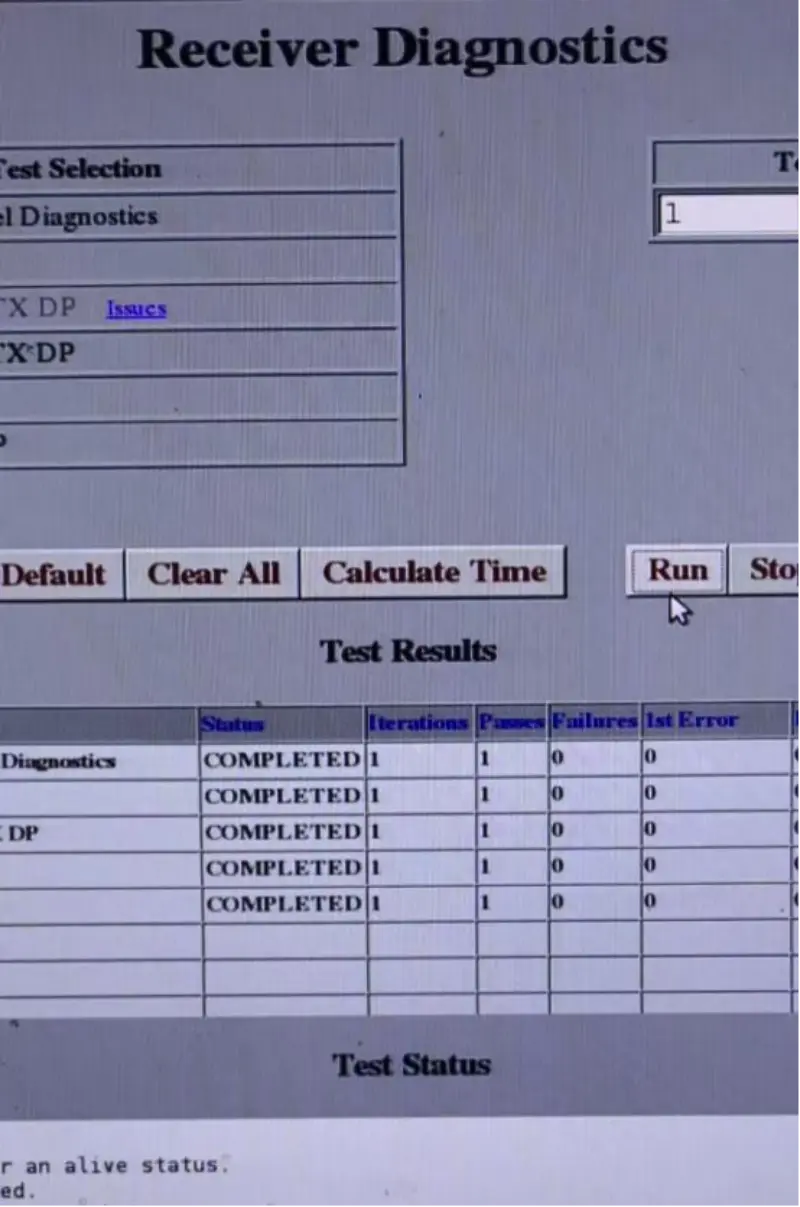

Біз зауыт деңгейінде қызмет көрсету сынақтарын ұсынамыз, бұл әрбір машина жөнелтпес бұрын, GE зауыттық сынақ процедураларына, соның ішінде сигнал беру өнімділігін тексеру, сигналды қабылдау өнімділігін сынау, тақта деңгейіндегі диагностика, РЖ өнімділігін тексеру және байланыс байланысы сынағы сияқты қатаң 99,9% тексеруден өтуін қамтамасыз етеміз. Бір сөзбен айтқанда, барлығы тұтынушылардың қанағаттануын қамтамасыз ету және жоғары сапалы қызмет көрсету үшін жасалады.
